Добротность катушки индуктивности: полное руководство для начинающих и профессионалов

В мире радиоэлектроники каждый компонент играет свою уникальную роль, и от его характеристик зависит работа всего устройства. Катушка индуктивности — один из фундаментальных пассивных элементов, без которого невозможно представить фильтры, колебательные контуры или импульсные источники питания. При выборе или расчете катушки инженеры и радиолюбители оперируют множеством параметров: индуктивность, номинальный ток, сопротивление постоянному току. Однако есть одна характеристика, которая часто остается в тени, но имеет колоссальное значение для эффективности и точности работы схемы — это добротность, или Q-фактор. Множество специализированных ресурсов, таких как https://radaelectron.ru, предлагают широкий выбор компонентов, но для правильного выбора необходимо глубоко понимать физику их работы. Эта статья призвана стать вашим исчерпывающим гидом в мир добротности, объяснив простыми словами, что это такое, от чего зависит этот параметр и почему его нельзя игнорировать при проектировании электронных устройств.

Итак, что же скрывается за этим термином? Если говорить максимально просто, добротность — это показатель качества или "эффективности" катушки индуктивности. Она показывает, насколько хорошо катушка способна накапливать энергию в своем магнитном поле по сравнению с тем, сколько энергии она теряет в виде тепла. Идеальная катушка индуктивности обладала бы бесконечной добротностью: она бы только накапливала и отдавала энергию, не рассеивая энергию впустую. В реальности же любая катушка обладает активным сопротивлением, которое и приводит к потерям. Таким образом, добротность можно представить как отношение ее реактивного (полезного) сопротивления к активному (вредному) сопротивлению.

Добротность (Q-фактор) — это безразмерная величина, характеризующая отношение энергии, запасаемой в колебательной системе за один период, к энергии, теряемой системой за то же время.

Чем выше значение добротности, тем ближе катушка к своему идеальному аналогу. Катушка с высокой добротностью будет вносить минимальные потери в схему, что особенно критично в резонансных контурах, фильтрах и генераторах, где даже незначительные потери могут кардинально ухудшить характеристики устройства: снизить избирательность приемника, уменьшить стабильность частоты генератора или "завалить" амплитудно-частотную характеристику фильтра.

Формула добротности и ключевые факторы влияния

Чтобы глубже понять суть добротности, необходимо обратиться к ее математическому выражению. Основная формула для расчета Q-фактора катушки индуктивности выглядит следующим образом:

Q = X_L / R = (ωL) / R

Где:

• Q — добротность (безразмерная величина).
• X_L — реактивное индуктивное сопротивление, измеряется в Омах (Ом).
• R — активное сопротивление потерь катушки, измеряется в Омах (Ом).
• ω (омега) — угловая частота сигнала (ω = 2πf), где f — рабочая частота в Герцах (Гц).
• L — индуктивность катушки, измеряется в Генри (Гн).

Из этой формулы сразу становятся очевидны два важнейших вывода. Во-первых, добротность напрямую зависит от частоты: с ростом частоты растет реактивное сопротивление X_L, и, казалось бы, должна расти и добротность. Во-вторых, ключевым "врагом" высокой добротности является активное сопротивление R. Однако, все не так просто. Дело в том, что R — это не просто омическое сопротивление провода, которое можно измерить мультиметром. Это комплексная величина, которая сама сильно зависит от частоты и включает в себя несколько видов потерь.

Из чего складываются потери в реальной катушке?

Активное сопротивление потерь (R) — это совокупность всех механизмов, которые приводят к рассеиванию энергии в катушке в виде тепла. Рассмотрим основные составляющие этого сопротивления.

1. Омическое сопротивление провода (R_dc). Это самое очевидное сопротивление, обусловленное материалом (обычно медь), длиной и толщиной обмоточного провода. Чем тоньше и длиннее провод, тем выше это сопротивление. Оно доминирует на низких частотах.
2. Поверхностный эффект (скин-эффект). С ростом частоты переменный ток вытесняется из центра проводника к его поверхности. В результате эффективное сечение, по которому течет ток, уменьшается, а сопротивление проводника переменному току растет. Этот эффект становится значительным уже на частотах в десятки килогерц и является одной из главных причин снижения добротности в ВЧ-диапазоне. Для борьбы с ним применяют многожильные провода (литцендрат) или посеребренные проводники.
3. Эффект близости. В катушке витки провода расположены близко друг к другу. Магнитное поле каждого витка наводит вихревые токи в соседних витках, что приводит к дополнительным потерям энергии и увеличению общего сопротивления. Этот эффект также усиливается с ростом частоты.
4. Потери в диэлектрике. Изоляция провода, материал каркаса катушки и любые другие диэлектрические материалы в ее поле вносят свои потери. На высоких частотах эти материалы начинают поглощать часть энергии электромагнитного поля, превращая ее в тепло. Поэтому для ВЧ-катушек используют специальные материалы с низкими диэлектрическими потерями, такие как фторопласт, полистирол или высокочастотная керамика.
5. Потери в сердечнике. Если катушка имеет ферромагнитный или ферритовый сердечник, в нем возникают дополнительные потери на гистерезис (перемагничивание сердечника) и на вихревые токи, индуцируемые в самом материале сердечника. Тип материала сердечника критически важен и подбирается под конкретный диапазон рабочих частот.

Таким образом, борьба за высокую добротность — это всегда поиск компромисса между увеличением индуктивности и минимизацией всех видов потерь, которые растут с частотой и усложнением конструкции.

Паразитная емкость и собственный резонанс

Помимо сопротивления потерь, у любой реальной катушки есть еще один "скрытый" параметр — межвитковая паразитная емкость. Каждый виток обмотки представляет собой проводник, отделенный от соседних витков тонким слоем диэлектрика (лак, воздух). Эта структура образует небольшой конденсатор. Суммарный эффект всех этих микро-конденсаторов проявляется как одна общая паразитная емкость (C_p), подключенная параллельно основной индуктивности.

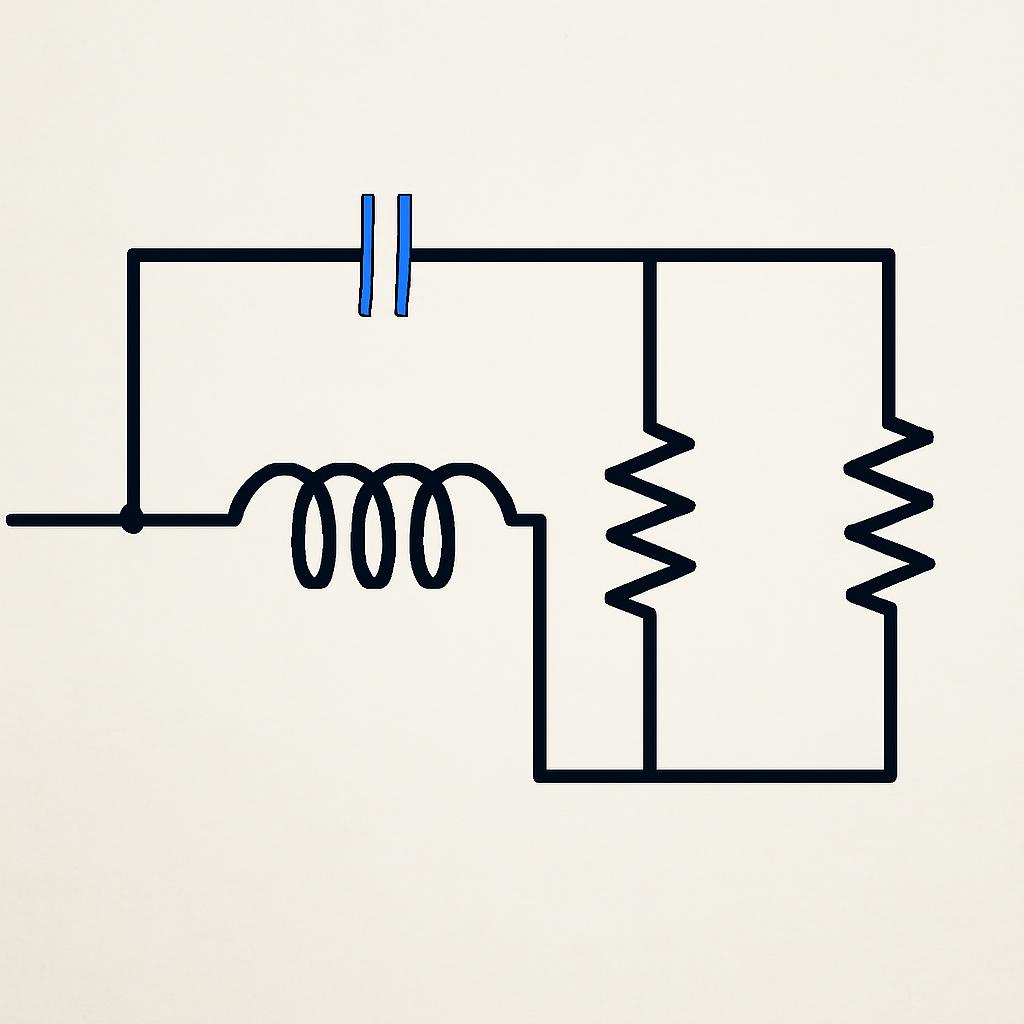

Эквивалентная схема реальной катушки индуктивности, показывающая индуктивность (L), сопротивление потерь (R) и паразитную емкость (C)

Наличие этой емкости приводит к тому, что на определенной частоте катушка входит в состояние параллельного резонанса. Эта частота называется частотой собственного резонанса (SRF — Self-Resonant Frequency). На этой частоте импеданс катушки максимален, а добротность падает до нуля. Выше частоты собственного резонанса компонент и вовсе перестает быть катушкой индуктивности и начинает вести себя как конденсатор.

Важнейшее правило инженера: рабочая частота катушки индуктивности всегда должна быть значительно ниже ее частоты собственного резонанса, как правило, не более 1/5 - 1/10 от SRF.

Именно поэтому в технических характеристиках качественных катушек всегда указываются не только индуктивность и добротность на определенной частоте, но и частота собственного резонанса. Способ намотки (например, намотка "универсаль" или секционирование) часто применяется для того, чтобы уменьшить межвитковую емкость и, следовательно, повысить SRF и расширить рабочий диапазон частот катушки.

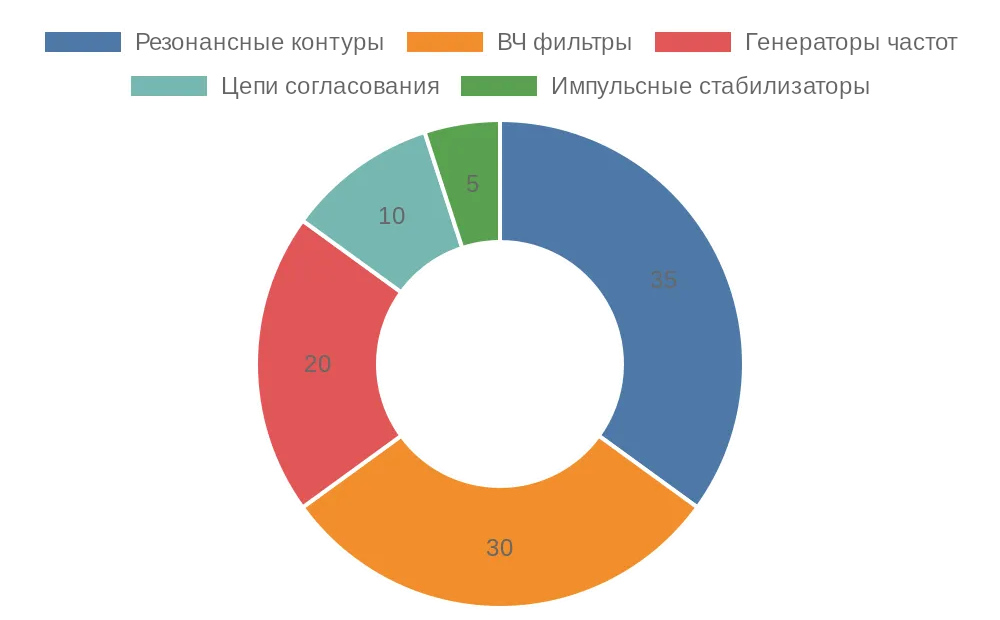

Практическое значение добротности: где и почему это критически важно?

Понимание физической природы добротности — это лишь половина дела. Гораздо важнее осознавать, как этот параметр влияет на работу реальных электронных схем. В некоторых приложениях низкая добротность может быть приемлема или даже желательна, но в большинстве высокочастотных и резонансных цепей высокий Q-фактор является залогом успеха. Давайте рассмотрим ключевые области, где добротность играет решающую роль.

Колебательные (резонансные) контуры

Это, пожалуй, самая классическая и наглядная область применения. Колебательный контур, состоящий из катушки индуктивности (L) и конденсатора (C), является основой радиоприемников, передатчиков, генераторов и синтезаторов частот. Добротность катушки напрямую определяет качество всего контура.

• Избирательность (селективность): В радиоприемнике задача входного контура — выделить из эфира сигнал одной нужной радиостанции и ослабить все остальные. Острота резонансной кривой контура, то есть его способность "настроиться" на узкую полосу частот, прямо пропорциональна его добротности. Контур с высокой добротностью будет иметь острую, пикообразную резонансную характеристику, что позволит уверенно отделить одну станцию от другой, даже если они находятся близко по частоте. Контур с низкой добротностью будет иметь плоскую, "размазанную" характеристику, пропуская вместе с полезным сигналом и соседние мешающие станции.
• Стабильность генераторов: В LC-генераторах колебательный контур задает рабочую частоту. Потери в контуре (низкая добротность) приводят к необходимости вносить больше энергии для поддержания незатухающих колебаний, что делает генератор более чувствительным к изменениям нагрузки, температуры и напряжения питания. Высокодобротный контур, напротив, "неохотно" меняет свою резонансную частоту, что обеспечивает высокую стабильность генерируемого сигнала.

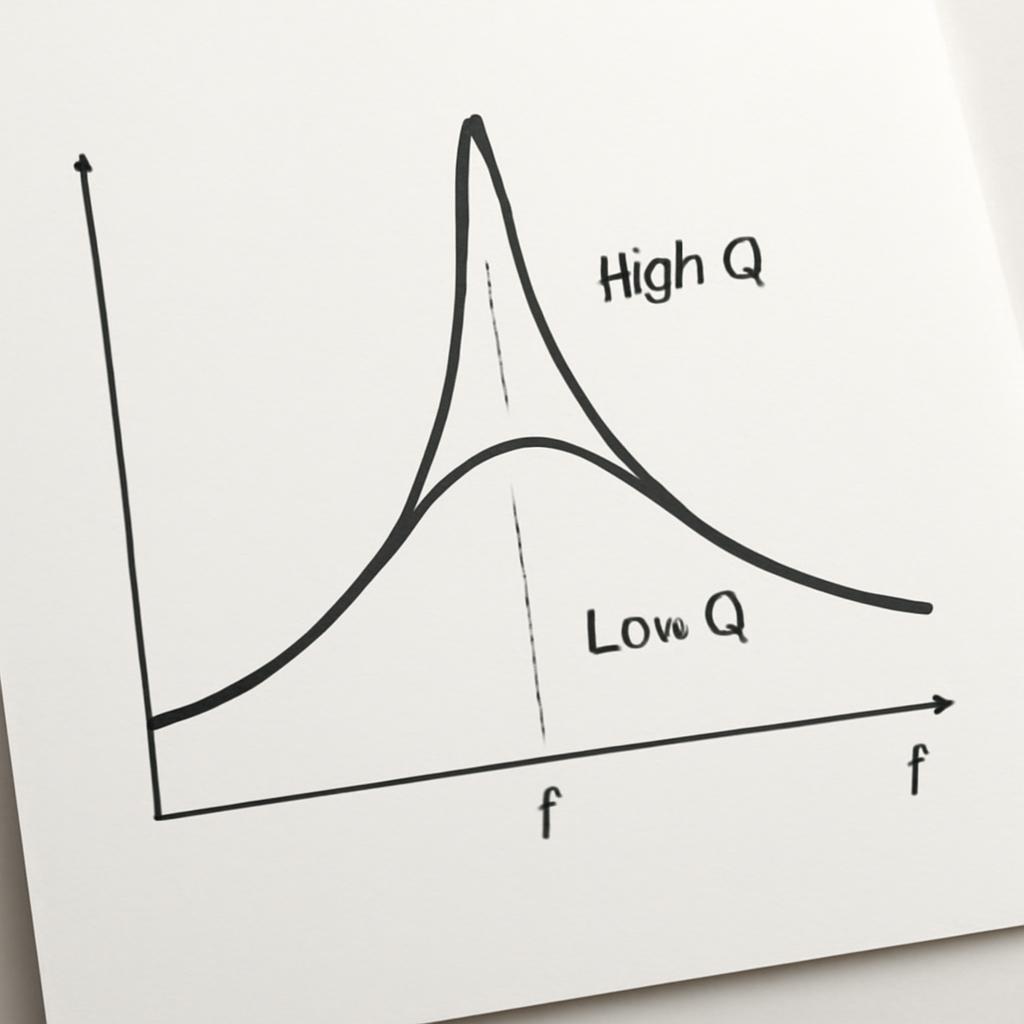

Сравнение амплитудно-частотных характеристик (АЧХ) для колебательных контуров с высокой (High Q) и низкой (Low Q) добротностью. Видно, что высокий Q-фактор обеспечивает более узкую полосу пропускания и лучшую селективность.

Фильтры частот

Фильтры (низкочастотные, высокочастотные, полосовые, заграждающие) предназначены для пропускания сигналов в одном диапазоне частот и подавления в другом. Качество фильтрации, а именно крутизна спада его амплитудно-частотной характеристики (АЧХ) на границе полосы пропускания, напрямую зависит от добротности используемых в нем катушек и конденсаторов.

В проектировании пассивных LC-фильтров добротность компонентов является определяющим фактором для достижения требуемой крутизны среза и минимизации потерь в полосе пропускания.

Фильтр, построенный на низкодобротных катушках, будет иметь пологий спад АЧХ и, что еще хуже, будет вносить значительное затухание для полезного сигнала даже внутри своей полосы пропускания. Это равносильно использованию тупого ножа вместо острого скальпеля: вместо того чтобы четко "отрезать" ненужные частоты, такой фильтр будет их лишь частично ослаблять, "задевая" при этом и нужные.

Импульсные источники питания (DC-DC преобразователи)

В импульсных стабилизаторах и преобразователях катушка индуктивности (часто называемая дросселем) используется как элемент накопления энергии. В течение одной части такта она накапливает энергию от источника, а в течение другой — отдает ее в нагрузку. Любые потери в дросселе — это прямые потери КПД всего устройства. Здесь важны потери как на постоянном токе (R_dc), так и на переменном (на частоте переключения). Высокая добротность дросселя в рабочем диапазоне частот означает меньший нагрев, более высокий КПД преобразователя и, как следствие, более длительное время работы устройства от батареи.

Как измерить добротность катушки индуктивности?

Теоретические знания — это хорошо, но как на практике узнать реальную добротность конкретной катушки? Обычным мультиметром здесь не обойтись, так как добротность — это параметр, зависящий от частоты, и для его измерения требуются специализированные приборы.

1. Q-метр (Куметр). Это классический прибор, специально разработанный для прямого измерения добротности. Принцип его работы основан на явлении резонанса напряжений. Q-метр создает колебательный контур из исследуемой катушки и эталонного внутреннего конденсатора, настраивает его в резонанс с генератором и измеряет, во сколько раз напряжение на катушке превышает входное напряжение. Это отношение и есть добротность. Сегодня такие приборы встречаются реже, в основном в старых лабораториях.
2. LCR-метр (измеритель иммитанса). Это современный и наиболее распространенный прибор. Он измеряет комплексное сопротивление компонента на заданной пользователем частоте. Хороший LCR-метр может показать на дисплее сразу несколько параметров: индуктивность (L), активное сопротивление потерь (ESR или R), тангенс угла потерь (tan δ) и, конечно, саму добротность (Q), которую он вычисляет по формуле Q = ωL / R. Это самый удобный и точный способ для большинства задач.
3. Векторный анализатор цепей (VNA). Для сверхвысоких частот (СВЧ), где влияние монтажных емкостей и индуктивностей становится критическим, используют VNA. Этот сложный прибор измеряет, как компонент отражает и пропускает ВЧ-сигнал (S-параметры), на основе чего можно с высокой точностью рассчитать все его характеристики, включая добротность в широком диапазоне частот.
4. Косвенный метод (для радиолюбителей). При отсутствии дорогих приборов можно оценить добротность косвенным методом. Для этого собирается колебательный контур с исследуемой катушкой и конденсатором известной емкости и высокого качества. С помощью генератора сигналов и осциллографа (или ВЧ-вольтметра) снимается его резонансная кривая. Затем измеряется резонансная частота (f₀) и полоса пропускания (Δf) на уровне -3 дБ (0.707 от максимальной амплитуды). Добротность контура (которая будет близка к добротности катушки, если конденсатор качественный) рассчитывается по формуле: Q ≈ f₀ / Δf.

Измерение добротности — нетривиальная задача, так как результат сильно зависит не только от самой катушки, но и от частоты измерения, а также от влияния измерительных щупов и схемы подключения.

Как выбрать катушку индуктивности с нужной добротностью: практические советы

Выбор правильной катушки индуктивности — это задача, требующая внимательного анализа как требований схемы, так и характеристик самого компонента. Просто выбрать катушку с нужным значением индуктивности недостаточно. Чтобы устройство работало эффективно и соответствовало расчетным параметрам, необходимо уделить пристальное внимание ее добротности. Ниже приведены ключевые шаги и рекомендации, которые помогут вам сделать осознанный выбор.

1. определите требования вашего приложения

Первый и самый главный шаг — понять, какая добротность действительно необходима для вашей задачи. Не всегда нужно гнаться за максимально возможным значением Q.

• Для резонансных цепей и узкополосных фильтров: Здесь требуется максимально высокая добротность на рабочей частоте. Q-фактор может составлять от 50 до нескольких сотен. Высокое значение Q обеспечит острую резонансную кривую, хорошую селективность и минимальные потери.
• Для широкополосных ВЧ-цепей и цепей согласования: В этих случаях иногда предпочтительнее катушки со средней, но стабильной в широком диапазоне частот добротностью. Слишком высокий Q-фактор может привести к нежелательным резонансным "пикам" на АЧХ.
• Для фильтров питания и дросселей в DC-DC преобразователях: Здесь на первый план выходит не столько добротность на высокой частоте, сколько низкое активное сопротивление на постоянном токе (DCR) и высокий ток насыщения. Потери в таких цепях в основном омические, поэтому низкий DCR важнее высокого Q. Однако и здесь хороший Q-фактор на частоте переключения преобразователя способствует повышению общего КПД.

2. изучите тип конструкции катушки

Конструкция катушки и используемые материалы напрямую определяют ее характеристики, включая добротность и рабочий диапазон частот. Не существует универсальной катушки, подходящей для всех задач, поэтому важно понимать различия между основными типами.

Тип катушки Типичная добротность (Q) Диапазон частот Преимущества Недостатки Бескаркасные (воздушные) Высокая (50-300+) ВЧ, СВЧ (от 10 МГц) Отсутствие потерь в сердечнике, высокая линейность, высокая SRF Низкая индуктивность, большие габариты, чувствительность к внешним полям На ферритовом сердечнике Средняя и высокая (30-150) НЧ, СЧ, ВЧ (до 100 МГц) Высокая индуктивность при малых размерах, экранирование поля Потери в сердечнике, нелинейность, насыщение при больших токах На карбонильном железе Средняя (20-100) НЧ, СЧ (до 5 МГц) Высокая стабильность, высокий ток насыщения, "мягкое" насыщение Более высокие потери, чем у ферритов, на ВЧ Многослойные чип-индукторы Низкая и средняя (10-50) ВЧ, СВЧ Миниатюрные размеры, низкая стоимость, удобство для SMD-монтажа Низкий Q-фактор, малый ток, широкие допуски Проволочные (Wirewound) чип-индукторы Высокая (40-100+) ВЧ, СВЧ Высокая добротность для SMD, точность, высокий ток Более дорогие и крупные, чем многослойные аналоги

3. внимательно читайте техническую документацию (datasheet)

Техническая документация от производителя — ваш главный источник информации. Не стоит полагаться на единственное значение добротности, указанное в названии или кратком описании. Самый ценный инструмент в даташите — это график зависимости добротности от частоты (Q vs. Frequency).

Никогда не выбирайте катушку, основываясь на значении Q, измеренном на частоте, далекой от вашей рабочей. Всегда ищите график Q vs. Frequency, чтобы увидеть, как компонент поведет себя именно в вашем устройстве.

Этот график наглядно показывает, на какой частоте добротность катушки достигает своего максимума, и как быстро она падает при удалении от этой точки. Выбирайте компонент так, чтобы ваша рабочая частота попадала в область высокого и, по возможности, пологого участка этой кривой. Также на графике часто указывают частоту собственного резонанса (SRF), что позволяет сразу оценить пригодность катушки для вашего частотного диапазона.

4. учитывайте совокупность параметров

Добротность — важный, но не единственный параметр. При выборе всегда держите в уме и другие характеристики:

• Номинальная индуктивность и допуск: Убедитесь, что значение индуктивности соответствует вашим расчетам, а допуск (обычно 5%, 10% или 20%) приемлем для вашей схемы.
• Номинальный и пиковый ток: Выбранная катушка должна выдерживать рабочий ток в вашей схеме без перегрева и ухода в насыщение (для катушек с сердечником).
• Сопротивление постоянному току (DCR): Критично для цепей питания. Чем ниже DCR, тем меньше статические потери мощности.
• Габариты и тип корпуса: Убедитесь, что компонент физически поместится на вашей печатной плате и соответствует технологии монтажа (SMD или выводной).

Правильный выбор катушки индуктивности — это всегда баланс между ее электрическими характеристиками, габаритами и стоимостью. Понимая, что такое добротность и как она влияет на вашу схему, вы сможете найти оптимальный компромисс и создать надежное и эффективное электронное устройство.

Способы повышения добротности: инженерный подход

Хотя производители компонентов постоянно работают над улучшением характеристик своей продукции, существуют фундаментальные принципы и конструктивные решения, позволяющие добиться максимальной добротности. Понимание этих принципов полезно не только для инженеров-разработчиков, но и для радиолюбителей, которые часто изготавливают катушки индуктивности самостоятельно. Борьба за высокий Q-фактор — это всегда комплексная задача по минимизации всех видов потерь.

Основные методы увеличения добротности:

• Оптимизация геометрии. Для однослойной бескаркасной катушки существует оптимальное соотношение между длиной намотки и ее диаметром. Максимальная добротность достигается, когда это соотношение близко к единице. Увеличение расстояния между витками также может повысить добротность, так как это уменьшает эффект близости и снижает паразитную межвитковую емкость, отодвигая частоту собственного резонанса.
• Правильный выбор провода. Для борьбы со скин-эффектом на средних и высоких частотах (до нескольких мегагерц) применяют специальный многожильный провод — литцендрат. Он состоит из множества тонких, изолированных друг от друга проводников, сплетенных вместе. Это позволяет току распределяться по всему сечению провода, а не только по поверхности. На СВЧ-частотах эффективным решением является использование посеребренного или позолоченного провода, так как серебро имеет более низкое удельное сопротивление, чем медь.
• Выбор материалов каркаса и сердечника. Если катушка наматывается на каркасе, его материал должен иметь минимальные диэлектрические потери на рабочей частоте. Для ВЧ-цепей идеально подходят керамика, фторопласт, полистирол. При использовании ферромагнитных сердечников (ферритов, карбонильного железа) их марка должна строго соответствовать рабочему диапазону частот, чтобы минимизировать потери на гистерезис и вихревые токи.
• Грамотное экранирование. Помещение катушки в металлический экран защищает ее от внешних электромагнитных полей и предотвращает ее собственное влияние на другие элементы схемы. Однако экран, расположенный слишком близко к обмотке, будет индуцировать в себе вихревые токи, что приведет к дополнительным потерям и резкому снижению добротности. Поэтому между катушкой и экраном всегда оставляют зазор, как правило, не менее одного радиуса обмотки.
• Специальные техники намотки. Для уменьшения паразитной емкости и повышения частоты собственного резонанса применяют специальные виды намотки, например, секционную (когда обмотка делится на несколько последовательно соединенных секций) или намотку типа "Универсаль" (с перекрещивающимися витками).

Достижение максимальной добротности — это всегда искусство компромисса между электрическими параметрами, габаритами и сложностью конструкции. Однако знание этих принципов позволяет сделать осознанный выбор и добиться от схемы максимальной производительности.

Часто задаваемые вопросы (FAQ)

Можно ли использовать катушку с низкой добротностью в ВЧ-фильтре?

Теоретически можно, но результат будет неудовлетворительным. Фильтр, построенный на низкодобротных компонентах, будет иметь пологие скаты АЧХ, то есть плохо отделять нужные частоты от ненужных. Кроме того, он будет вносить значительные потери в полосе пропускания, ослабляя полезный сигнал. Для качественной фильтрации всегда следует выбирать катушки с максимально возможной добротностью на частоте среза.

Почему добротность зависит от частоты и имеет максимум?

Это связано с формулой Q = (ωL)/R. С ростом частоты (ω) реактивное сопротивление (ωL) линейно растет, что стремится увеличить Q. Однако одновременно растет и активное сопротивление потерь (R) из-за скин-эффекта и других частотно-зависимых потерь. На низких частотах рост ωL опережает рост R, и добротность растет. Затем рост потерь R становится все более доминирующим, и после достижения пика добротность начинает падать. Вблизи частоты собственного резонанса Q стремится к нулю.

Что такое тангенс угла потерь (tan δ) и как он связан с добротностью?

Тангенс угла потерь — это величина, обратная добротности: tan δ = 1/Q. Этот параметр также характеризует потери в компоненте. Если добротность показывает, во сколько раз запасаемая энергия больше рассеиваемой, то тангенс угла потерь показывает отношение рассеиваемой энергии к запасаемой. Этот термин чаще применяется для характеристики конденсаторов и диэлектрических материалов, но по сути он описывает то же самое качество компонента, что и Q-фактор.

Влияет ли температура на добротность катушки?

Да, влияет. Основной вклад в потери на низких частотах вносит омическое сопротивление медного провода. С ростом температуры сопротивление меди увеличивается, что приводит к росту общих потерь (R) и, как следствие, к снижению добротности. В катушках с ферромагнитными сердечниками температура также может влиять на магнитную проницаемость и потери в материале сердечника, что делает зависимость Q от температуры еще более сложной.

Что лучше: катушка с воздушным сердечником или с ферритовым?

Нет однозначного ответа "лучше" или "хуже" — выбор зависит от задачи. Катушки с воздушным сердечником (бескаркасные) обладают самой высокой добротностью и линейностью, так как в них отсутствуют потери в сердечнике. Их применяют в ВЧ и СВЧ-цепях, где требуется максимальное качество. Катушки с ферритовым сердечником позволяют получить большую индуктивность при значительно меньших габаритах. Они незаменимы на низких и средних частотах, в фильтрах питания и импульсных преобразователях, но вносят дополнительные потери и имеют эффект насыщения.
